21.11.2017
Акимов И. Л.
Безопасное энергоснабжение дома
Для чего предназначены автоматы, УЗО, реле напряжения и другие устройства электрозащиты.
Автомат
Автоматический выключатель
УЗО
Дифавтомат
Устройство защитного отключения
Диф. автомат
реле напряжения
стабилизатор напряжения
УЗИП
защита от импульсных перенапряжений
сетевой фильтр
teplocom
защита бытовой техники
Опасно ли электричество?
В наших домах применяется переменный электрический ток напряжением 220 В. Это достаточно высокое напряжение, способное нанести ущерб здоровью и жизни людей. В электрической сети могут возникать аварии, приводящие к выходу из строя техники, питающейся от электрической сети, а в худшем случае — к пожару. По статистике, 70% пожаров возникает именно из-за аварий в электросети.
Какие средства защиты от этих аварийных ситуаций применяются в наших домах?
Прежде всего — грамотно смонтированный качественный кабель, а также дополнительные аппараты для предотвращение аварий и минимизация ущерба.
Какие средства защиты от этих аварийных ситуаций применяются в наших домах?
Прежде всего — грамотно смонтированный качественный кабель, а также дополнительные аппараты для предотвращение аварий и минимизация ущерба.
Защита от перегрузки и возгорания проводки
Самое популярное устройство — это автоматический выключатель, или «автомат». Его основная функция — защита проводки от перегрева и возгорания. Если ток в электрической цепи превышает установленное значение, например, из-за перегрузки или короткого замыкания, то автоматический выключатель отключит эту цепь.
Внимание! Автоматический выключатель не защищает ни технику от всплесков напряжения в электросети, ни человека от поражения электрическим током.
Внимание! Автоматический выключатель не защищает ни технику от всплесков напряжения в электросети, ни человека от поражения электрическим током.
Защита от поражения электрическим током
Менее распространённое устройство, важность которого сильно недооценена — это дифференциальный выключатель, он же устройство защитного отключения (УЗО) или дифференциальный автоматический выключатель (диффавтомат). Диффавтомат — это совмещённые в одном корпусе автомат и УЗО.
Как работает дифференциальный выключатель? Он постоянно сравнивает ток, текущий по фазному проводу, с током, текущим по нулевому проводу. Если часть тока уходит «на сторону» (нарушена изоляция кабеля или человек коснулся токонесущего оголённого элемента), то УЗО мгновенно сработает и отключит цепь. Таким образом, основное назначение УЗО — защита человека от поражения электрическим током и контроль изоляции электропроводки.
Как работает дифференциальный выключатель? Он постоянно сравнивает ток, текущий по фазному проводу, с током, текущим по нулевому проводу. Если часть тока уходит «на сторону» (нарушена изоляция кабеля или человек коснулся токонесущего оголённого элемента), то УЗО мгновенно сработает и отключит цепь. Таким образом, основное назначение УЗО — защита человека от поражения электрическим током и контроль изоляции электропроводки.
Защита бытовой техники
Существуют ещё более редко используемые устройства, защищающие бытовую технику, подключенную к электросети: холодильник, стиральную машину, телевизор, компьютер и т. д. Внезапная покупка или ремонт дорогой бытовой техники может пробить брешь в семейном бюджете.
К устройствам, защищающим технику, относятся:
- Стабилизаторы напряжения. Стабилизатор напряжения нужен, когда напряжение в сети пониженное, повышенное, либо плавает. Некоторые производители для обеспечения гарантии требуют обязательного наличия стабилизатора напряжения.
- Устройства защиты от импульсных перенапряжений (УЗИП), они же ограничители перенапряжений сети (ОПС).
- Реле напряжения.
К устройствам, защищающим технику, относятся:
- Стабилизаторы напряжения. Стабилизатор напряжения нужен, когда напряжение в сети пониженное, повышенное, либо плавает. Некоторые производители для обеспечения гарантии требуют обязательного наличия стабилизатора напряжения.
- Устройства защиты от импульсных перенапряжений (УЗИП), они же ограничители перенапряжений сети (ОПС).
- Реле напряжения.
Грозозащита
Импульсное перенапряжение — это кратковременное напряжение длительностью от наносекунд до десятков микросекунд, максимальное значение которого многократно превышает значение номинального напряжения в электрической сети. Источниками возникновения импульсных перенапряжений могут являться удары молний, коммутационные процессы в электрических сетях. Для защиты от импульсных перенапряжений применяют УЗИП или ОПС.
Защита техники от высокого и низкого напряжения
В домах со старой проводкой или в новых домах с небрежно сделанной проводкой может возникнуть следующая аварийная ситуация: ослабевает контакт в месте крепления нулевого провода, и в розетке появляется напряжение 400 В. Техника при этом выходит из строя, но ни автоматический выключатель, ни дифференциальный выключатель, ни устройство защиты от импульсных перенапряжений не сработают. Может сработать стабилизатор, но это его дополнительная функция. При таких авариях устройством, которое защитит технику, станет реле напряжения. Это относительно недорогое устройство, которое можно поставить на вводе в электрическом щитке и защитить всю технику в доме от поломки в случае аварии.
Безопасное энергоснабжение дома

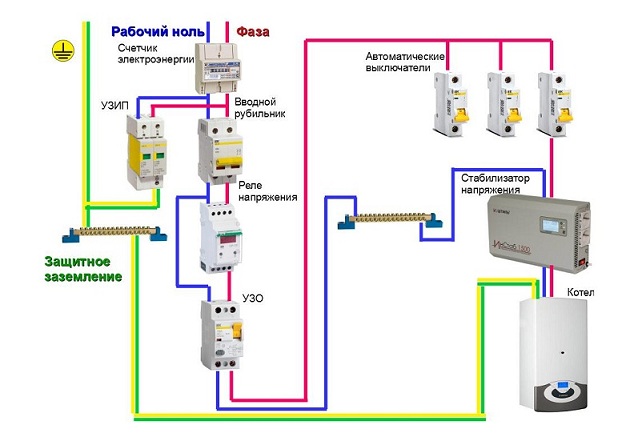

Итак, оптимальный вариант безопасной домашней электрической сети:
1) Грамотно смонтированный качественный кабель, качественные розетки и выключатели
2) Защита кабеля от перегрева автоматическими выключателями.
3) Для защиты от импульсных перенапряжений на вводе ставим ОПС/УЗИП.
4) Для защиты людей и животных от поражения электрическим током ставим дифференциальный выключатель (УЗО).
5) Для защиты техники от повышенного и пониженого напряжения на вводе устанавливаем реле напряжения.
6) Наиболее ответственные устройства подключаем через стабилизатор напряжения.
1) Грамотно смонтированный качественный кабель, качественные розетки и выключатели
2) Защита кабеля от перегрева автоматическими выключателями.
3) Для защиты от импульсных перенапряжений на вводе ставим ОПС/УЗИП.
4) Для защиты людей и животных от поражения электрическим током ставим дифференциальный выключатель (УЗО).
5) Для защиты техники от повышенного и пониженого напряжения на вводе устанавливаем реле напряжения.
6) Наиболее ответственные устройства подключаем через стабилизатор напряжения.
